Обозначение уклона на чертежах

Прямые наклонные элементы, расположенные под углом относительно базовой линии создают уклон, для отображения которого перед размерными числами наносят знак « > », причём его острый угол должен быть направлен в сторону уклона. Обозначения наносятся в непосредственной близости к наклонной линии или на полке линии-выноски.

Размерные числа уклона выражаются в отношении чисел, или в процентах.

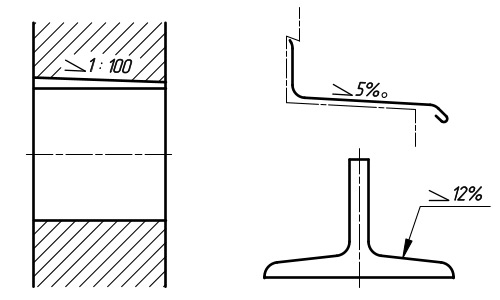

Обозначение уклона на строительных чертежах

Пример нанесения значения уклона

Уклон i отрезка ВС относительно отрезка ВА определяют отношением катетов прямоугольного треугольника ABC.

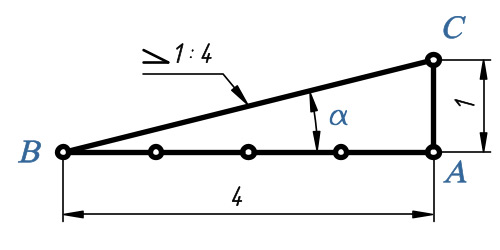

Для построения прямой ВС с заданной величиной уклона к горизонтальной прямой, например 1:4, необходимо от точки A влево отложить отрезок , равный четырем единицам длины, а вверх - отрезок АС, равный одной единице длины. Точки С и В соединяют прямой, которая дает направление искомого уклона.

i =
AC
AB
= tgα
Как обозначается уклон на чертеже

Уклон один к четырём

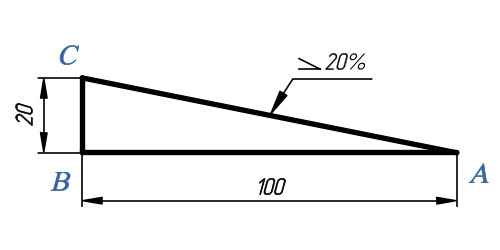

Если уклон задается в процентах, например, 20 % смотри на изображении ниже, то линия уклона строится так же, как гипотенуза прямоугольного треугольника. Длину одного из катетов принимают равной 100 %, а другого – 20 %. Очевидно, что уклон 20 % есть иначе уклон 1:5.

Как показать уклон на чертеже

Уклон двадцать процентов
