Параметры стального швеллера
ГОСТ 8240 − 97
|
||
|---|---|---|
|
|
||

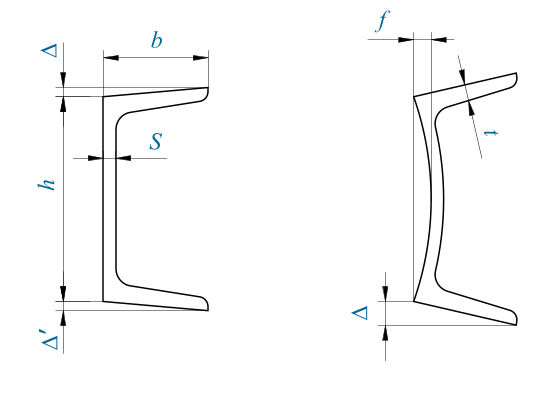

| Предельные отклонения параметров | ||
| Параметр | Интервал значений параметра |
Предельное отклонение |
| Высота h | До 80 | ±1,5 |
| Свыше 80 до 200 | ±2,0 | |
| Свыше 200 до 400 | ±3,0 | |
| Ширина полки b | До 40 | ±1,5 |
| Свыше 40 до 89 | ±2,0 | |
| Свыше 89 | ±3,0 | |
| Толщина полки t | До 10 | – 0,5 |
| Свыше 10 до 11 | – 0,8 | |
| Свыше 11 | – 1,0 | |
| Толщина стенки s | До 5,1 | ±0,5 |
| Свыше 5,1 до 6,0 | ±0,6 | |
| Свыше 6,0 | ±0,7 | |
| Перекос полки D при ширине полки b, не более |
До 95 | 1,0 |
| Свыше 95 | 0,015b | |
| Прогиб стенки ƒ по высоте h сечения профиля, не более |
До 100 | 0,5 |
| Свыше 100 до 200 | 1,0 | |
| Свыше 200 до 400 | 1,5 | |
